接触器，在电路领域那可是相当重要的存在，就像是球队里的明星球员一样关键。它作为一种电磁式自动开关，主要干的活儿就是远距离频繁地接通和分断交直流主电路及大容量控制电路。这就好比是一个交通指挥官，远程控制着交通要道上的车流量（这里的车流量就相当于电路中的电流啦）。

I. 接触器的类型

根据主触点通过的电流的种类不同，接触器分交流接触器与直流接触器。这就像是区分走在不同车道上的汽车，有的走交流车道，有的走直流车道。

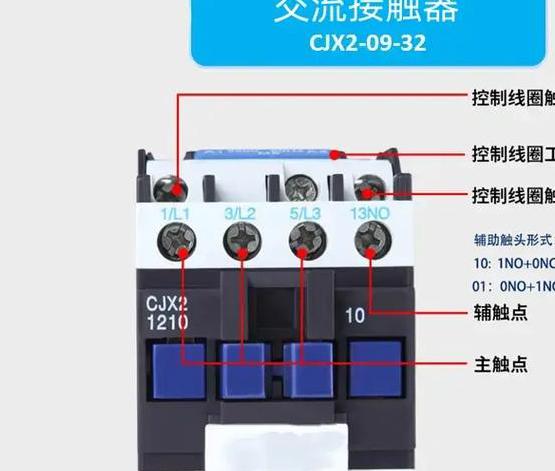

1. 交流接触器

普通交流接触器的结构电磁机构那可是很有特点的。按照吸引线圈通电电流的性质分类，电磁机构分为直流电磁机构与交流电磁机构，在这些当中，交流电磁机构最为常见。不过交流电磁机构会有衔铁的机械振动的问题，就像机器在工作的时候有点小颤抖，这个时候就出现了一个超棒的解决办法，那就是采用短路环来消除这个振动。短路环起到磁分相的作用，就像把一群乱哄哄的人分成两组不一样的小队一样，把极面上的交变磁通分成两个相位不同交变磁通，如此一来，两部分吸力就不会达到零值，那合起来的吸力在任何时候都能比较稳定，只要让合成后的吸力在任一时刻都大于弹簧拉力，就能完美消除振动这个小麻烦。

II. 电弧与灭弧

1. 电弧

当开关电器切断电流电路时，如果触头间电压大于10V，电流超过80mA时，触头间就会产生蓝色的光柱，这个就是电弧。电弧可是个调皮的家伙，会引发很多问题。比如说会造成飞弧，就像是一群失控的飞鸟到处乱飞，很可能造成电源短路事故；而且电弧还会让电器的寿命缩短，就如同一个不好的因素一直侵蚀着电器的身体一样。

2. 灭弧

为了收拾电弧这个调皮鬼，人们想出了不少办法，常用的灭弧方法有拉长电弧、冷却电弧和将电弧分段。交流接触器常采用灭弧栅的机构，灭弧栅就像是专门为电弧设置的小笼子。灭弧栅是数片钢片制成的栅状装置，当触点断开发生电弧时，电弧进入栅片内，就像被抓住关进笼子一样，被分割为数段，就迅速熄灭。

III. 触点的形式

接触器的触点形式多种多样。

1. 桥式点接触

这种接触形式常用于小容量电路，比如说控制电路里头的按钮、行程开关之类的，就像是小功率的灯泡不需要太强的电流，使用这种接触方式就很合适。

2. 桥式面接触

用于中、小等容量电路，例如小型接触器等，就像是稍微大一点功率的电器需要这种接触方式来满足电量传输。

3. 指形接触（有线接触和面接触之分）

这种就比较厉害，一般用于大容量电路，就像是给大功率的空调、电烤箱之类的电器准备的特殊接口一样。

IV. 接触器主要技术指标

1. 额定电压（指主触点）

(1) 交流接触器，有127、220、380、500V这些不同的额定电压类型，就像是不同型号的汽车适应不同的 speed（速度，这里表示电压等级啦）。

(2) 直流接触器接触器的作用，有110、220、440V等额定电压。

(1) 交流接触器，有5、10、20、40、60、100、150、250、400、600A。

3. 吸引线圈额定电压

(1) 交流接触器，36、110（127）、220、380V。

(2) 直流接触器，24、48、220、440V。

V. 接触器的选用

1. 得根据电路中负载电流的种类选择接触器的类型，如果选错了类型就像是给轿车加柴油，肯定是要出问题的。

3. 吸引线圈的额定电压要与所接控制电路的额定电压等级一致，这就相当于找到合适的电源适配器一样重要。

4. 额定电流得大于或等于被控主回路的额定电流，这样才能保证电路能够正常、稳定地工作。

接触器中的交流接触器在交流电力线路中的作用超级大，它可以供远距离频繁接通和分断电路以及控制交流电动机，而且适宜于与热继电器或电子保护装置组成电磁起动器，就像一个团队合作一样，以此来保护电路或交流电动机可能发生的过负荷及断相的情况。这就相当于给电路和电动机穿上了一层保护衣。接触器在整个电路系统中的作用是不可小觑的，它就像一个多面手，默默奉献着自己的力量。
