装修，最头疼的细节，就是尺寸！这些，在设计师眼中，要至少精确到每1cm错不得！就如下面11张水电路高度手绘图所示！全屋开关、插座、出水口等的高度，必须照图装，才能全对无遗憾！都是金牌设计师的经验！

一、电路定位-开关插座高度图

1、玄关

进门口插座，一般离地130cm。而进门开关还有离门要在15cm左右，才能被伸手好找到。

备用插座，离地30cm，可用于装夜灯或用烘鞋器。

其他定位：当心门口电箱，强电的要高于弱电的50cm，以防互相影响。

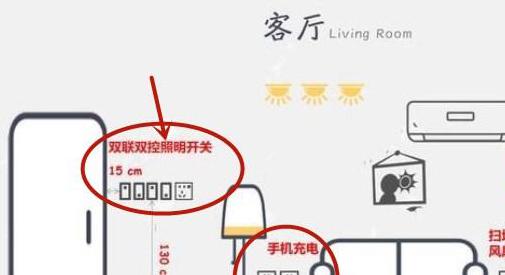

2、客厅

靠近门口该有双控开关，1个控制客厅主灯，1个控制玄关灯，离地130cm左右。

沙发边要有预备给手机充电用的插座，两侧都能有，且都该离地30cm左右。

如果空调用的是悬挂款，就得在离地200cm处安排16A。但若是用立式空调，那16A插座只需离地50cm即可。

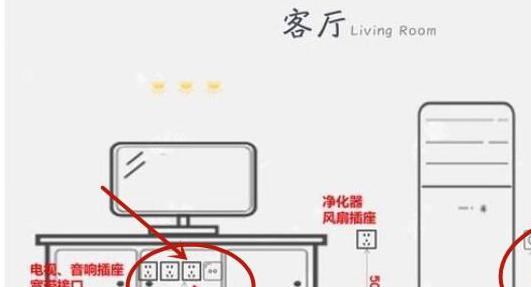

至于电视墙上的，电视机、机顶盒、路由器、音响等的插座，基本都是高出地面40cm。

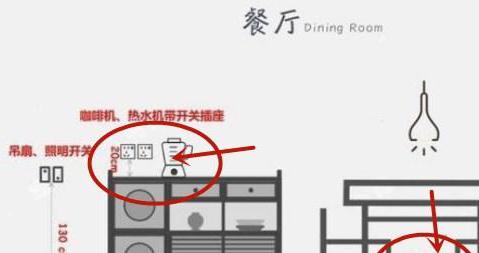

3、餐厅

餐厅的小家电，像热水壶，都是会被放在餐边柜上的，所以其插座该高出餐边柜20cm。

冰箱若在餐厅，其插座该在后方，且离地50cm防水。

要想在餐桌上用电磁炉，那需要下方地插，或餐边墙上离地30cm的备用插座。

4、厨房

油烟机在最高处，其插座也要离地220cm，且不能太靠近烟道。

豆浆机、面包机、电饭煲等小家电都一般橱柜台上，其插座该高出台面30cm，并远离水槽

+自带开关。

而洗衣机、烤漆、微波炉等，这些大点的家电和插座都可在橱柜里，一般离地40-50cm。

水槽下方，安置1-2个离地50cm的备用插座准不差，万一要装厨宝、垃圾处理器肯定用得到！

5、卫生间

电热水器一般被安装在卫浴高处，其插座该离地200cm左右。

为了安装智能马桶或者马桶盖，必须要在马桶边留1个40cm高的插座。

洗手台上该有高出台面30cm，但不能高于龙头的带防水盒插座，可被用于给镜前灯、吹风机、电动剃须刀等用。

洗衣机插座要高于洗衣机，一般在130cm高左右。

6、卧室

门口的主灯控制开关离地要130cm，但是床头的双控开关只需高于床头柜，一般离地70cm。

衣柜内部可内置插座，备用给灯用，离地130cm左右。

如要设置梳妆台，其附近插座必须高于梳妆台，一般得离地90cm。

其他若还有安排电视、电脑、路由器等，那这些插座的高于会类型客厅电视附近的，大概在30-40cm高！

二、水路定位-出水口高度图

1、相距15cm的冷水水管出水口需高100-120cm。

2、洗衣机出水口则该与自身等高，120cm左右。

3、马桶给水口，靠墙的20cm高水电热水器离地尺寸，中心的则要25cm。

4、阳台的拖把池，该配1离地20cm的出水口。

5、一般在高处的热水，其的冷热水水管也需足达160cm高。

6、厨房水槽一般被嵌入在稍高的橱柜中，其下方出水口应离地至少45cm。

也就是，水电装修前，先拿这些图来做好定位，你就能避开大半的返工坑了！
