开关柜带电显示器工作原理，【电工小知识】什么是高压带电显示装置

高压带电显示闭锁装置由传感器、显示器二部分组成。传感器共三支，分别对准“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的安全距离。它接受高压带电体电场信号，并传送给显示器进行比较判断。

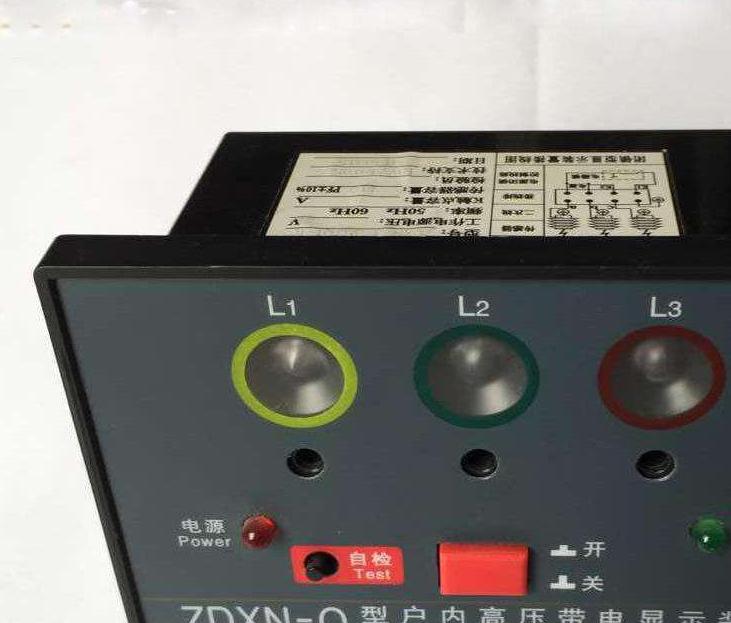

带电显示装置传感器

高压带电显示器装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方，防止电气误操作， 该系列装置须符合中华人民共和国电力行业标准DL/T 538-2006 《高压带电显示装置》的标准。其一般在高压绝缘子内浇筑一个电容，并通过电容降压得到的电压来点亮指示灯，从而使得指示灯同需要显示是否带电的装置同步，起到带电指示的作用。

当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号，开关柜门不允许开启。

当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，电磁锁允许动作可以进行设备操作。

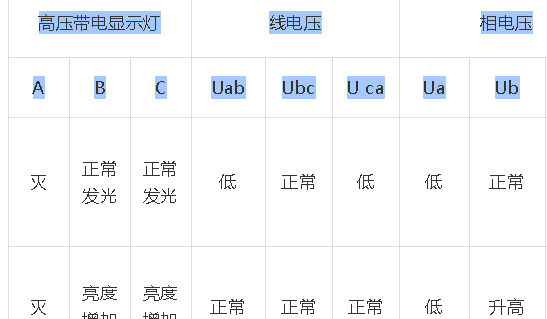

值得注意的是：高压带电显示装置除了具有上述功能并反映三相电源是供电否正常开关柜带电显示器工作原理，还能间接反映高压电源线路的绝缘状况，因为每一只传感器串联一只指示灯接于相线与大地之间，承受的是相电压，只要有一相接地，接地相的带电显示装置两端电压差为零不能发光，而另外两相带电显示装置此时承受的电压会升高根号3倍，亮度较常态增加。

我们可根据此特点针对无PT的变配电系统监视高压线路的绝缘状况，但是一定要结合电压显示综合判定。

安全是电力生产的基础，预防是保证安全生产的关键。在当前的电力安全生产工作中，人身触电事故和误操作事故仍是威胁安全生产的两大因素。不断完善和改进防止人身触电事故和误操作事故的技术措施，是我们每一位电力企业职工应努力研究的目标。
