空调外机结构图解，空调室外机的内部组成及拆卸方法图解

一、空调器室外机的内部结构

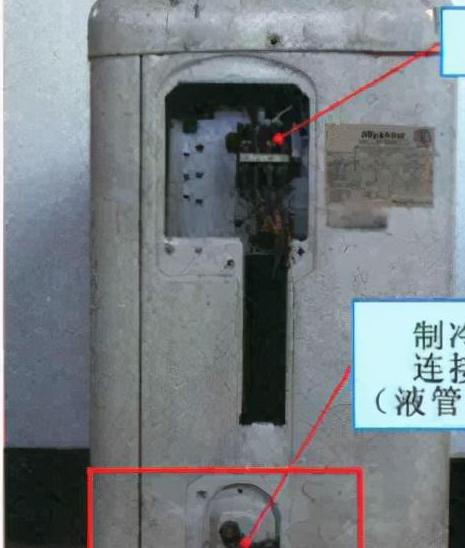

空调器室外机主要由轴流风扇组件、冷凝器、压缩机、闸阀及节流组件、干燥过滤器及室外机电路部分构成。空调器室外机的侧面顶部位置是空调器室外机与室内机电路连接的接线端子在接线端子（接线盒）的下方，靠近底部的位置，是制冷管路的连接端口。其中，管路口径较细的管路连接端口是液管，管路口径较粗的连接端口是气管。

1、截止阀组件

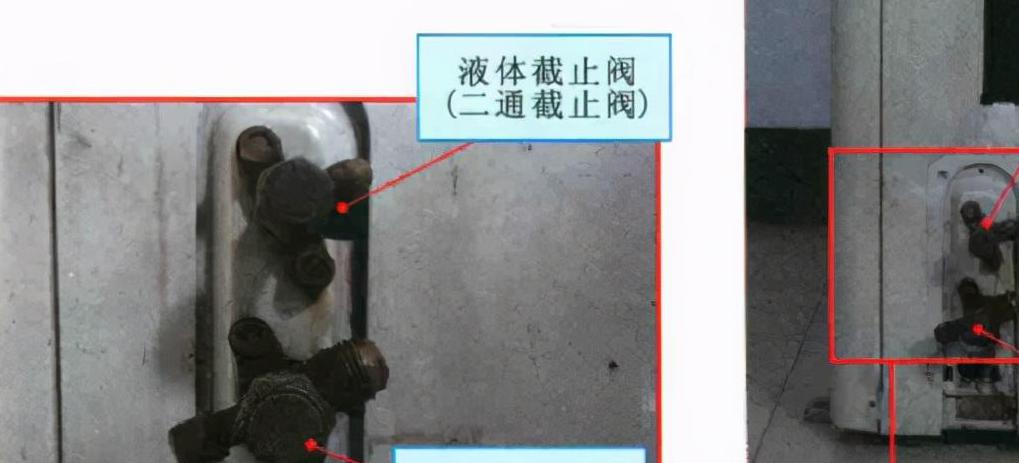

为了安装和检修方便，室外机制冷管路连接端口上各安装有截止阀。液管上的截止阀为液体止相 （即二通截止阀）,气管上的截止 阀为气体截止阀（即三通截止阀）。

2、轴流风扇组件

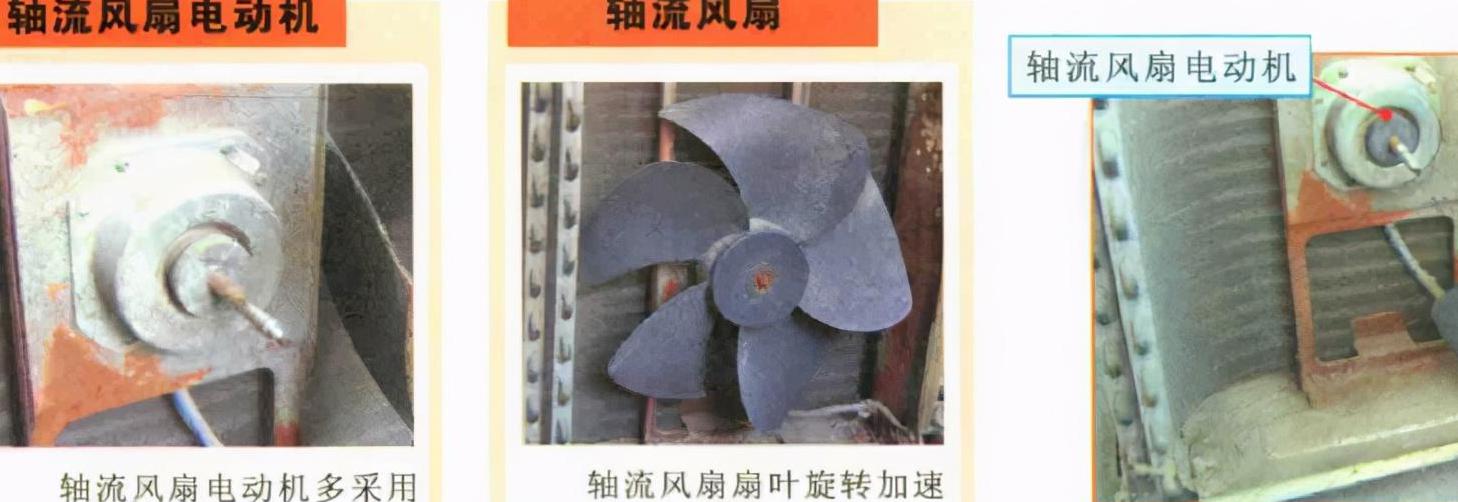

空调器室外机的轴流风扇组件是由轴流风扇和轴流风扇电动机组成的。如下图所示，轴流风扇在轴流风扇电动机的带动下旋转，加速室外机中空气的热交换。

轴流风扇电动机多釆用单相异步电动机，用以带动轴流风扇旋转。轴流风扇扇叶旋转加速空气流动，确保良好的热交换效果。

3、制冷管路组件

空调器的压缩机、冷凝器、干燥过滤器、闸阀及节流组件构成了室外机的制冷管路系统，如下图所示。

压缩机用来压缩制冷剂气体，为空调器的制冷循环提供动力。干燥过滤器主要用于对制冷管路中的制冷剂气体进行干燥处理。冷凝器是室外机中重要的热交换部件。它与蒸发器的作用正好相反。

4、闸阀及节流组件

电磁四通阀、毛细管、单向阀是空调器室外机制冷系统中主要的闸阀及节流组件。电磁四通阀主要起制冷、制热工作状态的切换；毛细管主要用于节流和降压；单向阀用于控制制冷剂的流向。

二、空调器室外机的拆卸

维修空调器室外机时需要先学会室外机的拆卸方法。对于空调器室外机中的压缩机、冷凝器、干燥过滤器、闸阀及节流组件来说空调外机结构图解，不能使用普通的拆卸工具进行拆卸。一般都会依靠专门的气焊设备完成。

这些制冷系统中的重要部件只有在确定需要检修或更换时才会拆焊、更新。电磁四通阀上的线圈和压缩机上方的保护继电器是经常容易损坏的部件。这两个部件的拆卸方式不需要气焊操作。

1、拆卸室外机外壳

检查和维修空调器故障时，需要对空调器进行拆卸，以便找到需要维修的部位。下面我们以典型分体式空调器为例，演示一下室外机外壳的拆卸过程，如下图所示。

2、拆卸室外机电路部分

拆下室外机的外壳后，可看到内部的电路和管路部分。接下来，我们继续拆卸室外机的电路部分，如下图所示。

压缩机和轴流风扇的启动电容器固定在电路板支架上，在拔下连接引线后，可直接拆卸。

3、拆卸室外机风扇组件

拆下室外机电路部分后，再拆卸轴流风扇。拆卸时，可先将扇叶拆下，再拆卸电动机。其操作过程如下图所示。

4、拆卸室外机保护继电器

拆下室外机风扇组件后，可再拆卸压缩机的保护继电器。保护继电器安装在压缩机接线端子附近，拆下压缩机上方的保护盒后即可找到。其拆卸过程如下图所示。

先用板手拧下压缩机保护盖上固定螺母，再用手向上慢慢抬起保护盒，并取下。取下保护盒后，可看到与接线端子相连的保护继电器。用钳子拔下保护继电器与接线端子之间的连接插件。保护继电器呈圆柱形，有一根引线焊接在引脚上。拆下保护继电器后，可看到压缩机的接线端子，通过接线端子可检测压缩机电动机的绕组阻值和绝缘性能。
