开关电源过流保护方式,开关电源短路保护

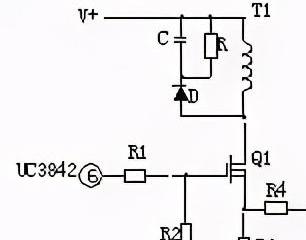

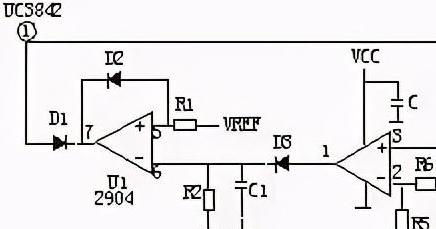

在开关的故障现象中,让人最头疼的莫过于由于电源短路造成产品损坏,因为短路故障会导致电源的绝大部分零件失效,而且如果维修技术员没有电源的深厚基本功的话,那么维修出来的良品很大一部分是有隐患的。 所以良好的短路保护线路是保证产品良率的有效手段。 根据电源的输出功率大小,我们可以将短路保护线路分为小功率短路保护线路、中功率保护线路和限流短路保护线路。 我们以最简单的为例来说明各个保护线路,脚位如下图所示: 下图是小功率短路保护电路,其原理简述如下: 假设我们的电源输出短路,即输出电压为0,那么光耦OT1就不会导通,第1脚电压就会上升至5V左右,经过R2与R3的分压后,电压会超过TL431的基准2.5V,由于REF脚电压升高,所以TL431阴极电压拉低,即第7脚VCC电位被拉低开关电源过流保护方式,IC停止工作。停止工作后第1脚电位消失,TL431不导通第7脚电位上升,重新启动,周而复始。当短路现象消失后,电路可以自动恢复成正常工作状态。 下图是中功率短路保护电路,其原理简述如下: 假设我们的电源输出短路,第1脚电压上升,经过R3和R4分压得到U1第3脚电位高于第2脚,比较器U1的第1脚输出高电位,给C1充电,当C1两端电压超过第5脚基准电压时,也就是U1的第6脚电压高于第5脚时,U1的第7脚输出低电位,第1脚电压通过D1和U1拉低,当第1脚电压低于1V后,就会停止工作,输出电压为0V,周而复始,当短路消失后电路正常工作。R2、C1是充放电时间常数,如果参数没有调好,太快触发或者太慢触发,短路保护都起不了作用。 下图是限流、短路保护电路。其工作原理简述如下: 当输出电路短路或过流时,变压器源边电流逐渐增大,R3两端电压降增大,U3842的第3脚电流检测CS的引脚电压升高,的第6脚输出占空比逐渐增大,当第3引脚电压超过1V时,启动保护措施无输出。 |
