1、总体结构

下面以冷暖型分体壁挂式空调器为例，对分体壁挂式空调器的结构进行详细的介绍。下图所示为典型的分体壁挂式空调器室内机结构示意图及为不同吸气窗和吸气栅设计风格的分体壁挂式空调。

典型分体壁挂式空调器室内机的内部结构如下图所示。

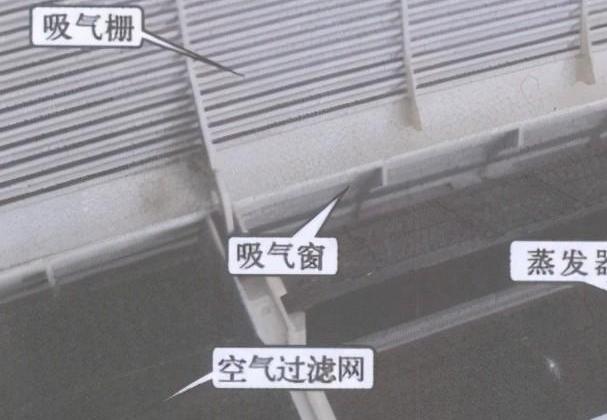

将吸气栅掀起，可以看到分体壁挂式空调器室内机的内部结构，蒸发器和吸气窗之间有两片清洁滤尘网，蒸发器与吸气栅之间有两片空气过滤网，它们都为左右对称摆放，主要用于空气的清洁过滤。

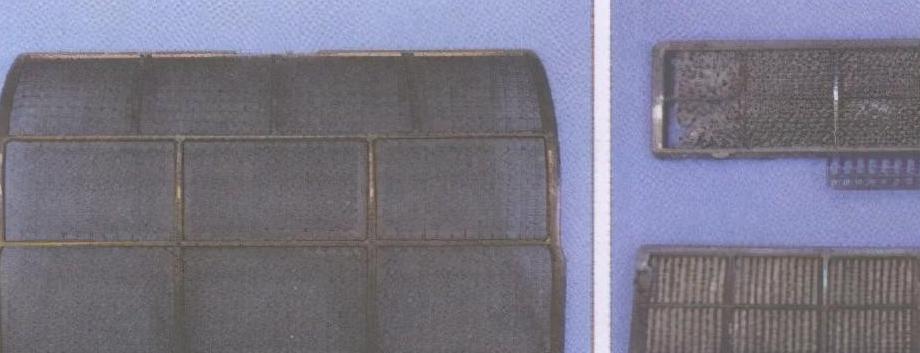

下图所示为空气过滤网和清洁滤尘网的实际外形。为了使分体壁挂式空调器更具环保功能，许多空调器生产厂商还对清洁滤尘网进行了功能上的拓展，如开发出了空气清洁滤网、银离子过滤网、防螞过滤网、防霉过滤网等。

分体壁挂式空调器室内机的出风口位于室内机的下方，其具体位置和结构如下图所示。

将分体壁挂式空调器的外壳卸下，可以看到在垂直风向叶片（垂直导风板）的侧面安装有驱动电机，如下图所示。

空调器工作时，垂直导风板便会在电机的驱动下垂直摆动，从而实现垂直方向的调节。具体调节方式如下图所示。

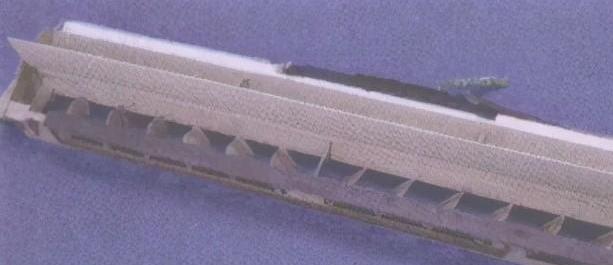

分体壁挂式空调器室内机水平方向的风向调节是通过水平风向叶片（水平导风板） 实现的。下图所示为水平风向叶片的实际外形，它通常由两组或三组叶片构成。

因此，通过调节各组叶片的水平角度就可以实现不同的风向调节效果。具体调节方式如图所示。

2、蒸发器

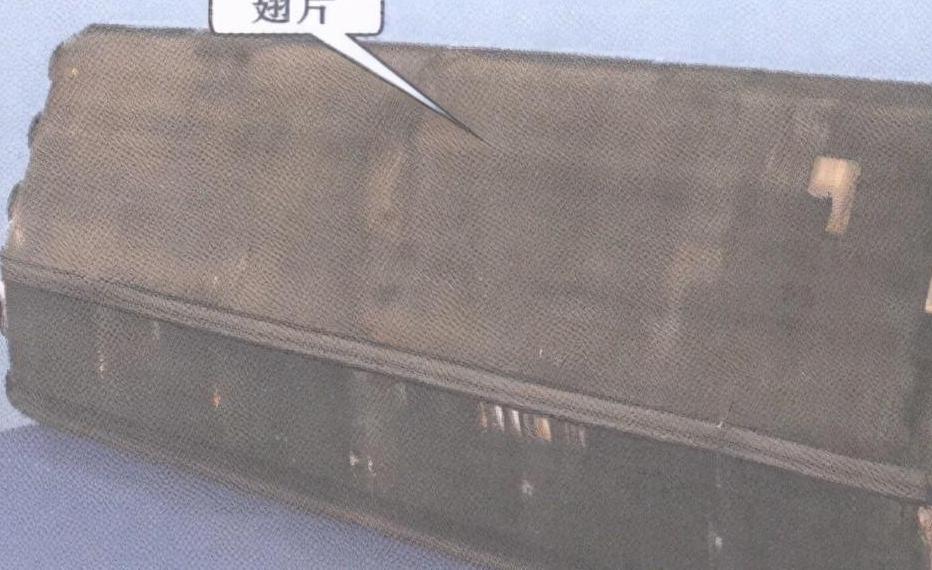

蒸发器安装在分体壁挂式空调器室内机中，它是制冷的重要部件。在整个制冷过程中，经过节流降压后的制冷剂液体在蒸发器里吸热汽化，变成低压饱和蒸汽，从而使周围的空气温度下降。下图所示为蒸发器的实际结构。

3、风扇组件

由于目前分体壁挂式空调器均采用强制通风对流的方式进行热交换分体式空调安装方式有几种，因此，风扇的作用主要是加速空气的流动。

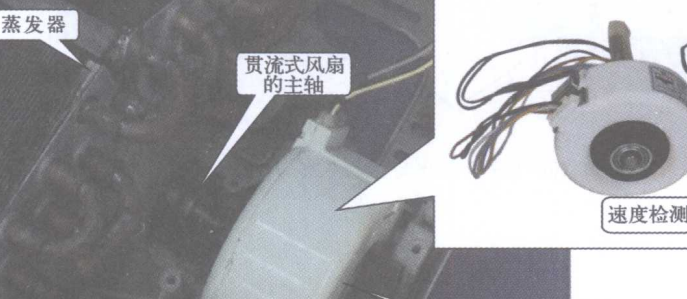

分体壁挂式空调器室内机主要采用贯流式风扇，如图所示。

下图所示为贯流风扇在分体壁挂式空调器中的位置。

4、电路部分

分体壁挂式空调器室内机的电路部分主要包括电源电路、系统控制电路、遥控信 接收电路和指示灯电路。下图所示为典型的电源电路和系统控制电路。

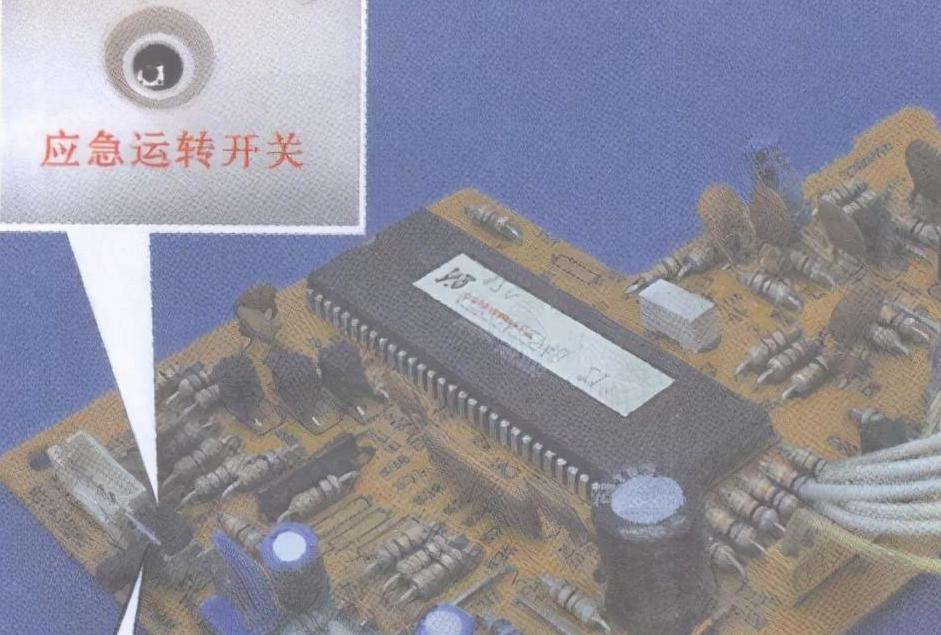

通常，在分体壁挂式空调器的系统控制电路板上设有一个微控开关。它的具体位置如图所示。

下图所示为分体壁挂式空调器室内机的接线盒。分体壁挂式空调器室内机、室外机以及控制电路的供电都是通过接线盒来提供的。

5、连接管路

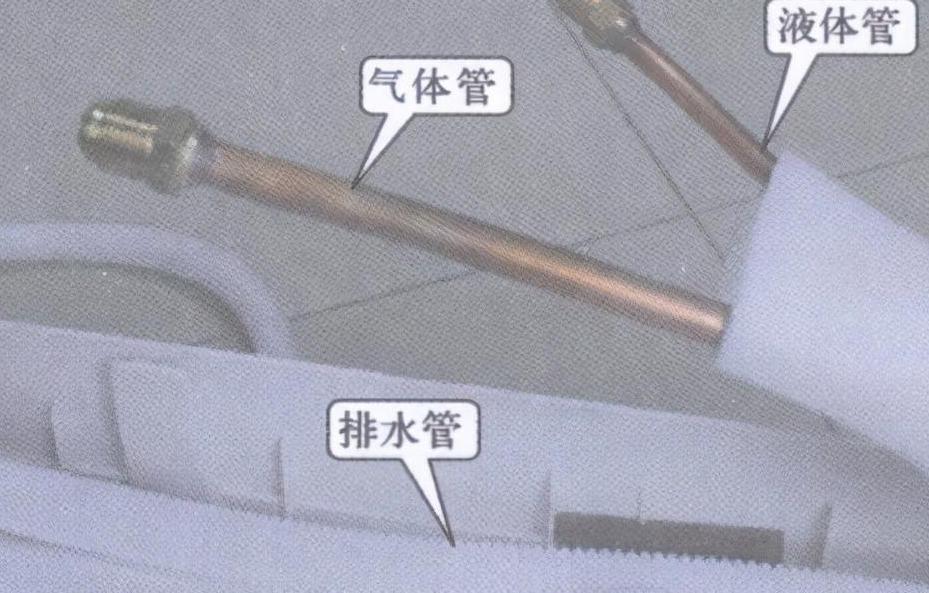

分体壁挂式空调器室内机与室外机之间是通过管路连接的，从而构成一个循环。如图所示，室内机的液体管、气体管和排水管都整齐地排列在室内机背面。在两个铜管中，相对较粗的是气体管，相对较细的是液体管。

一般来说，室内机一端所预留的连接管路都较短，在与室外机连接时，还需要使用加长管。上图所示为高压管和低压管的外形图。
