移动电源哪种电芯好,国产20650电芯正式登场罗马仕OM10移动电源拆解

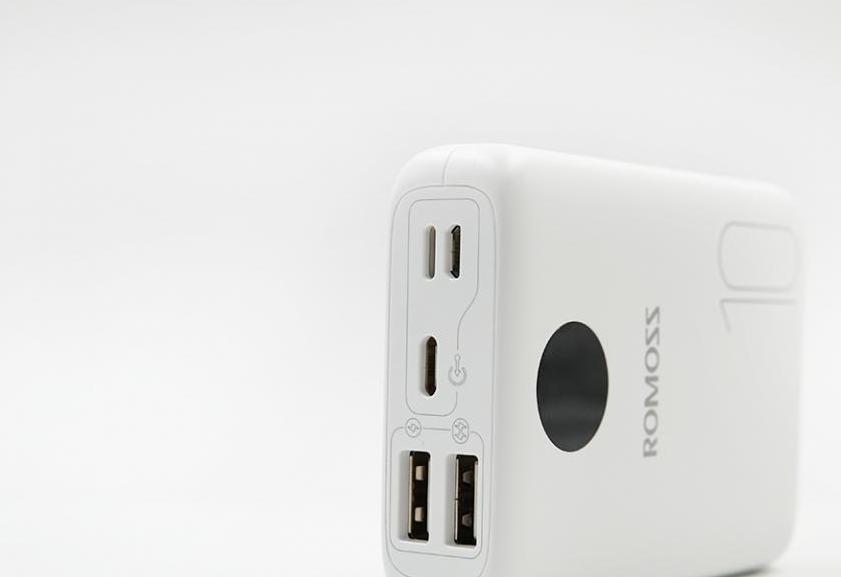

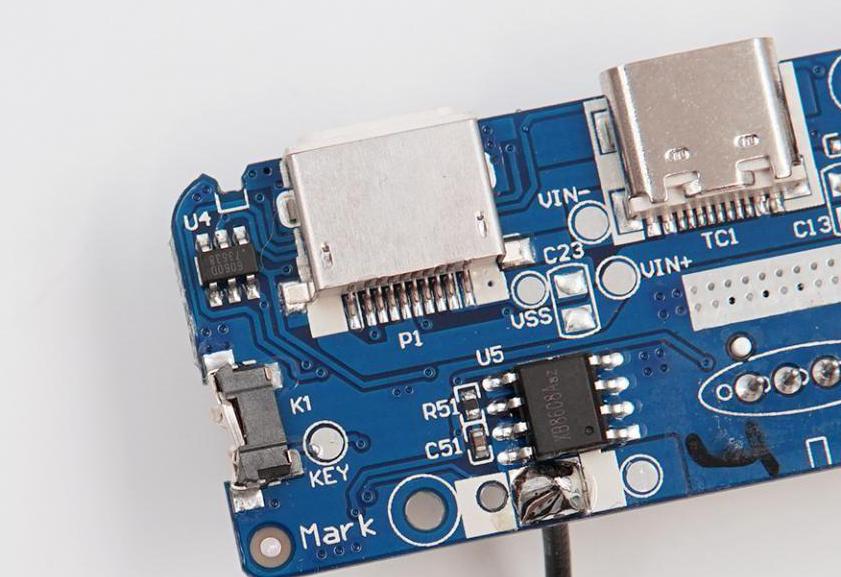

罗马仕最近推出了一款移动电源OM10,这款移动电源容量为,但是外观一改罗马仕以往的风格,看起来非常小巧、便携。接下来就为大家带来这款移动电源的内部拆解。 一、罗马仕OM10移动电源外观 移动电源整体采用阻燃PC+ABS材质外壳,纯白色外观,正面印有品牌logo,右下角“10″表示移动电源的容量为。 产品由罗马仕和七千猫联合出品。 这款移动电源周身比较圆润,上手体验很不错,在移动电源侧面有一颗电源按键,轻触可激活移动移动电源。 移动电源整体厚度约为一枚硬币的直径移动电源哪种电芯好,属于比较轻便的类型。 充电接口方面,这款移动电源配备了两个USB-A接口、一个Type-C接口、一个接口以及一个接口,类型比较丰富,比较适用于目前的市场行情。 产品型号:OM10;容量:;Type-C口、口以及口均支持5V/2.1A输入;两个输出接口分别支持5V/2.1A和5V/1A输出。 实测给华为mate9充电,功率约4.29W。 二、罗马仕OM10移动电源拆解 移动电源外壳通过卡扣连接,基本可以无损拆解,内部有三颗绿色圆柱形电池和一块PCB板,三颗电芯都贴有防震棉,PCB板与外壳通过螺钉固定。 外壳电量显示部分,使用了一款黑色半透明面板,将内部LED显示屏隐藏起来。 另外一半外壳内侧贴有防震棉。 三颗20650电芯,来自深圳卓能新能源股份有限公司;平台电压为3.6V;单颗电电池能量为12.06Wh,三颗电池即可组成的移动电源。 PCB板与电池之间只用了一根导线连接,其中一个触点直接焊接在电池圆柱电池正极的镍带上,节省了一条导线。 PCB板正极焊点圆润饱满。 PCB板正面分布着USB-A接口、接口、贴片电感、LED显示屏以及一颗单片机。 单片机丝印 1811 ,方案由深圳联芯微电子科技有限公司提供。 PCB板背面一览。 USB-A输出接口旁边有一颗思远半导体的芯片,型号。集成了开关充电管理模块、同步升压放电管理模块的移动电源管理等功能,另外,集成了串行码输出,方便MCU做外部扩展(如:数码管的应用)时,读取芯片的工作状态,节省整体方案的外围,精简了整体BOM。 深圳市思远半导体有限公司,是一家开发具有自主知识产权的数模混合信号集成电路设计企业,以为客户提供全方位、优质的电池管理系统级芯片解决方案为目标。作为移动电源SoC的持续耕耘者,已经累积稳定出货达到4亿颗!后续将不遗余力的推出更多优秀的SoC芯片,为客户提供更为简单可靠的方案! 思远半导体详细资料。 丝印为电池保护IC,过充保护电压4.3V,过放保护电压2.4V,过流保护9A。左侧靠近有一个六脚芯片,超低静态待机电流 思远半导体详细资料。 拆解完毕。 充电头网拆解总结 在罗马仕这款移动电源中,采用了思远半导体电源管理芯片,具备双USB-A输出接口,最大输出5V2.1A,并且可实现电压自适应输出,即使用户插上两个大负荷设备,移动电源仍可以正常工作不会瞬间保护。电芯方面使用了国产的20650电芯,相比进口18650电芯来说,在实现相同功能的前提下,更具有成本优势。 |
