热水器与太阳能管路图,太阳能壁挂热水器施工应用手册

系统运行原理：

1、卧式系统原理图：

1、此系统属于自然循环间接系统。自然循环间接系统是指在太阳能集热器中直接加热传热工质，利用传热工质的温度梯度产生的密度差进行循环，使传热工质通过换热装置加热水的太阳能热水系统。

2、运行原理：系统利用热媒温度上升时的密度变化，依靠温差环流原理进行循环换热，集热器内热媒与水箱进行被动式热交换，完成加热过程。当水箱水温达不到设定温度时，辅助热源启动进行加热，加热到设定温度后停止。

3、水箱为承压式搪瓷水箱，冷水进热水出，顶水式供水，保证了冷热水供水水压一致，使用起来方便舒适。

备注：此类系统采用温差环流循环换热，对系统安装要点要求较多。

施工前准备：

1、施工资料准备：施工组织设计及施工方案、设计图纸、设计方案、施工图纸设计文件齐备，且已通过审查批准。

2、施工条件准备：设备进入现场之前应确认已经有合格电源，电源容量需满足用电设备的电流电压要求。

发货之前应确认现场道路满足车辆要求，货物存放场所具备防水、防盗等条件。现场场地、道路等条件能满足正常施工需要；预留基座、孔洞、预埋件和设施符合设计图纸，并已验收合格。

设备调试之前，入户水源可以满足向水箱注水的条件。

产品交接：产品运抵现场后应按力诺瑞特项目发货单，清点产品各部件数量，如有破损、损坏、配件不全及与发货单数量不符，需在运输反馈单上注明破损数量及实收数量。系统附件明细（见装箱单)，验收合格产品入库，填写《进场材料验收单》甲方、施工方签字确认。

系统安装总体要求：

1、太阳能集热器安装在建筑阳台、墙面或建筑其它部位，不得影响该部位的建筑功能，并应与建筑协调一致，保持建筑和谐统一的外观。

2、阳台壁挂式太阳能热水器的管线等不得穿越其它的室内空间。

3、太阳能集热器的方向宜朝南、南偏西或南偏东15°以内。偏向角度大于15°或垂直安装时，会对集热效果有影响，应进行集热面积补偿，补偿面积不得超过标准配置面积的一倍。倾斜安装补偿面积如下表：

偏离角度

南偏西30°南偏东30°

南偏西60°南偏东60°

南偏西90°南偏东90°

补偿面积

10%

20%

30%

阳台壁挂集热器与墙体的安装角度以20°～25°之间为宜，如果有垂直安装需求建议补偿面积为15%以上。垂直安装工程实例：

4、安装过程中如果集热器存在遮光现象（日照时间应在4小时以上），应及时通知甲方，停止施工，如必须安装，需由甲方签字盖章确认。

5、在工程全面施工前，要制作样板间，样板间要经甲方、监理等部门书面验收，后期施工严格按照样板间施工。

6、对于施工关键节点要拍照片传予相关单位存档备案。

系统安装示意图：

施工步骤及注意事项：

1、预埋件的安装：

1.1预埋件的安装要在甲方对安装墙面进行保温及防水前进行预埋，预埋件可以要求甲方根据公司评审过的设计图纸进行预埋。

1.2预埋件伸入实体墙部分不小于80mm，或根据图纸进行预埋。

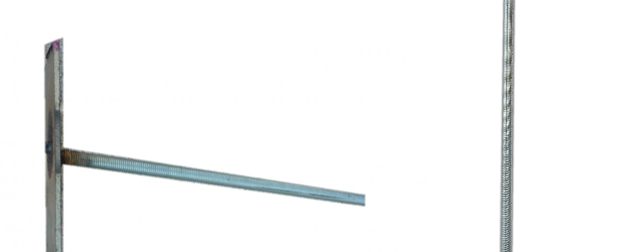

1.3预埋件的长度设计要考虑墙体厚度、保温厚度、防水预埋部分承重能力等因素。预埋件安装示意图：

1.4如果安装墙面是空心砖砌墙或其他承重能力差的墙体，需预埋穿墙螺栓或其他加固方式。采用穿墙螺栓时，要求其直径不小于10mm，并根据设计图纸预埋穿墙螺栓，内侧螺栓用防腐且厚度不小于2mm的铁板通过焊接方式连接在一起，连接要稳固。

2、穿墙孔施工：

2.1穿墙孔的位置要严格按照设计图纸确定，穿墙孔上沿与水箱接口的垂直高差不能小于600mm，如果垂直高差过小，不能保证循环管路向上的坡度。

图示为高度差不满足要求的工程实例：

2.2穿墙孔从外墙到内墙的坡度不应小于5度。

2.3穿墙孔的大小根据介质管路的粗细及保温要求进行确定，一般介质管路为铜管时要求50mm，波纹管时要求70mm。

2.4根据甲方要求设置金属或塑料套管，套管与孔之间的缝隙应符合下列规定：

安装在墙壁内的套管，其两端与饰面相平。

穿墙套管与孔之间的缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

3、集热器支架的安装

3.1有预埋件的安装：

标准支架（公司配发支架）：直接将支架固定在预埋件上，螺母与支架之间要使用弹垫，并将螺母拧紧。安装完毕，要检查支架的稳固程度，确保支架的承重能力大于满载集热器重量的两倍以上。

现场制作的支架：

（1）使用材料要符合设计文件的要求；

（2）严格按照图纸进行制作；

（3）采用满焊焊接工艺；

（4）焊接完毕对焊点进行处理，使其平滑稳固；

（5）制作完毕统一进行热镀锌防腐处理或将支架锈迹清理干净后刷两遍防锈漆，待防锈漆干燥后在刷一遍银粉进行防腐处理。

3.2、无预埋件的安装：

确保墙体承重能力大于满载集热器重量的两倍以上。

支架安装位置要让集热器介质进出端靠近安装水箱的墙壁。

支架安装前要确认墙体是否有保温，如保温层60mm左右，用4个M10×150膨胀螺栓；如保温层较厚，则根据保温层厚度选择膨胀螺栓，保证膨胀螺栓插入墙体80mm左右。图示：

3.3集热器支架应利用导线与建筑预留的等电位导体进行连接，连接可利用螺栓压紧导线热水器与太阳能管路图，连接要可靠。

3.4在安装支架时，应将介质进出口端支架略高于另一支架，以保证安装集热器时介质进出口端略高于另一端20mm。

4、集热器的安装

4.1集热器连接端始终在上部，可以位于左或右，根据具体的安装要求确定集热器连接端的左右定位，确保集热器连接端不低于集热器底端。

4.2 将集热器放在预埋件或已安装好的支架上，集热器上端要用公司配备的M6螺丝螺栓进行稳固连接，下端平稳的放到支架托钩上。见下图：

4.3集热器保护膜在系统运行前不能揭掉。
