先来看几张图:认识一下这些太阳能热水器上面的零件。

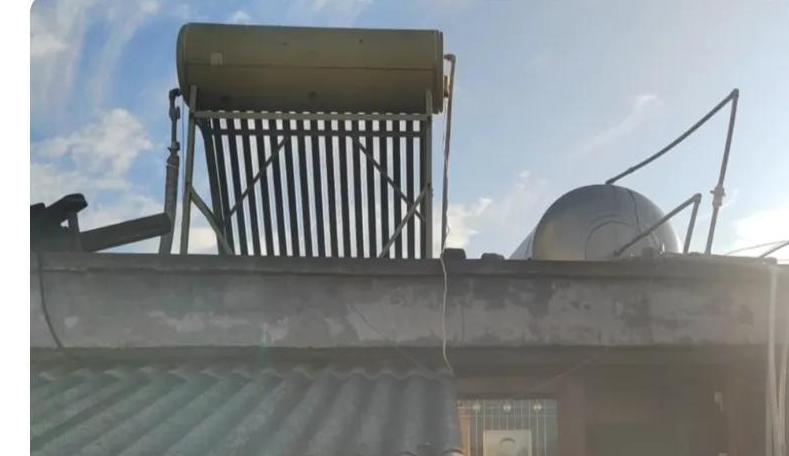

安装在室外的太阳能主机

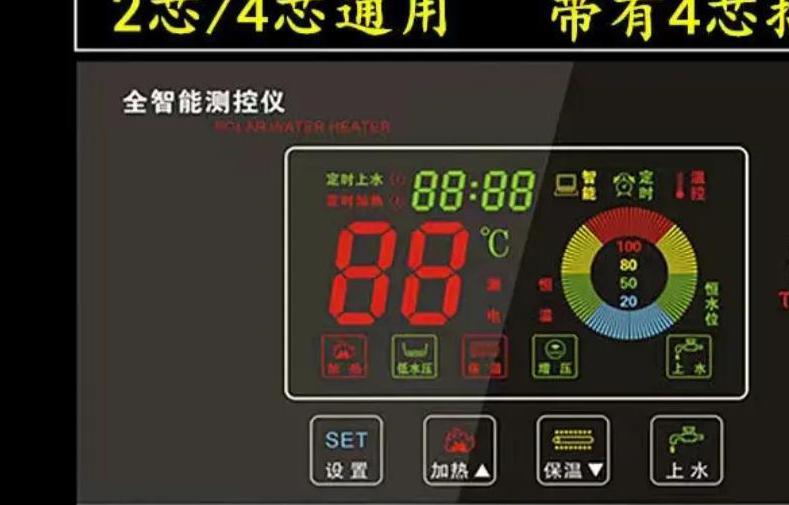

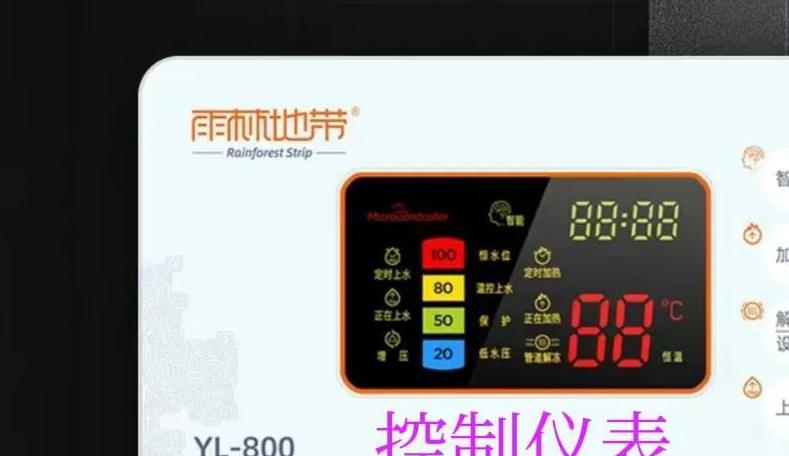

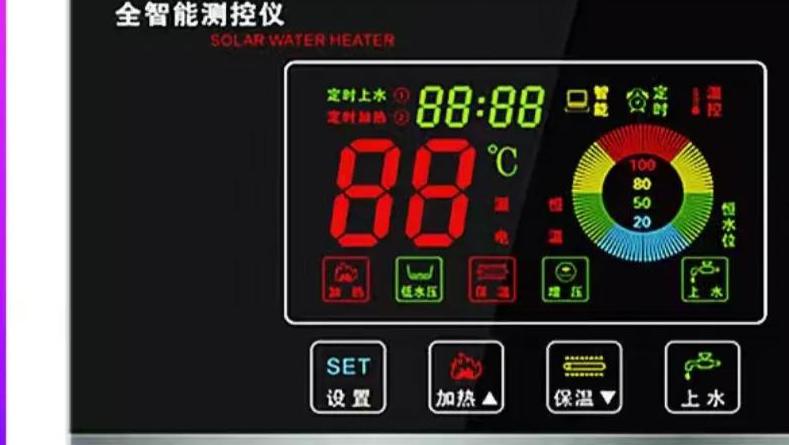

安装在室内的太阳能热水器控制仪表

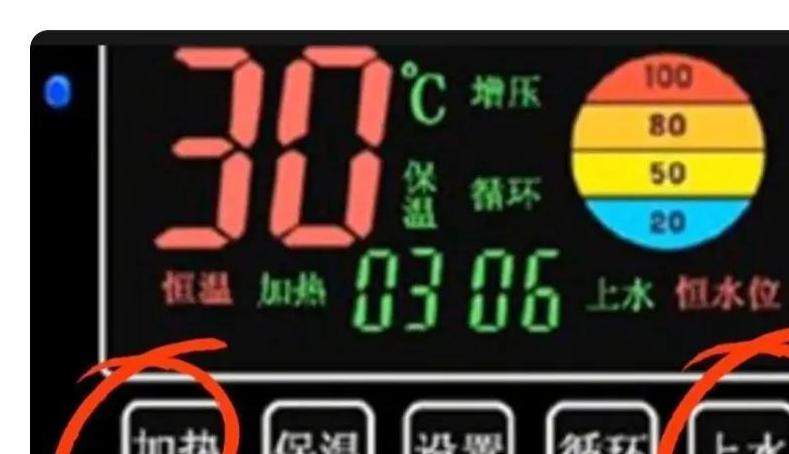

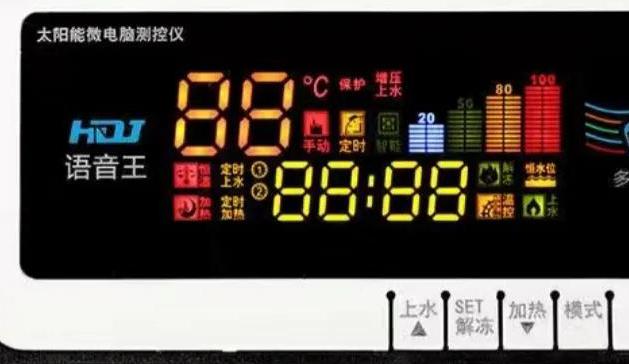

太阳能智能控制仪表通电后显示的正常数据

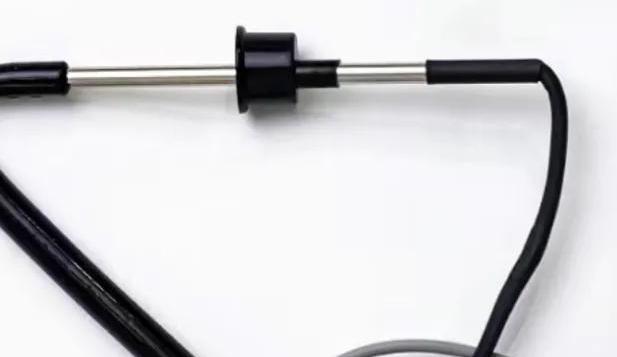

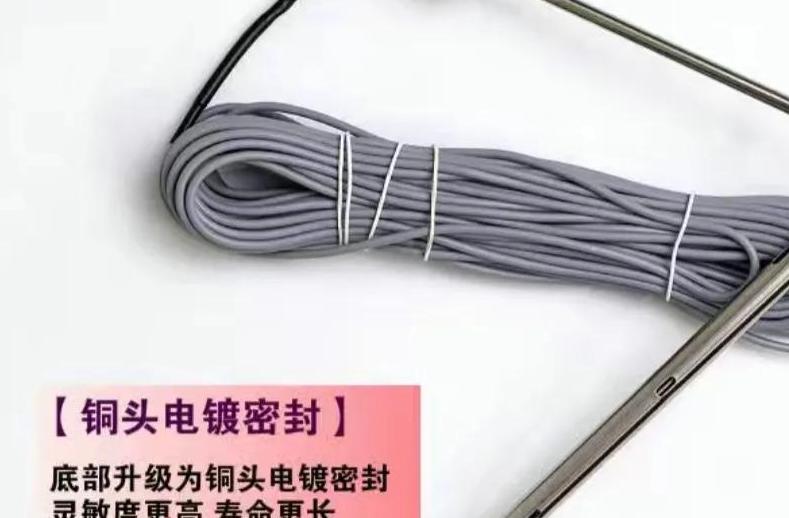

水温水位传感线

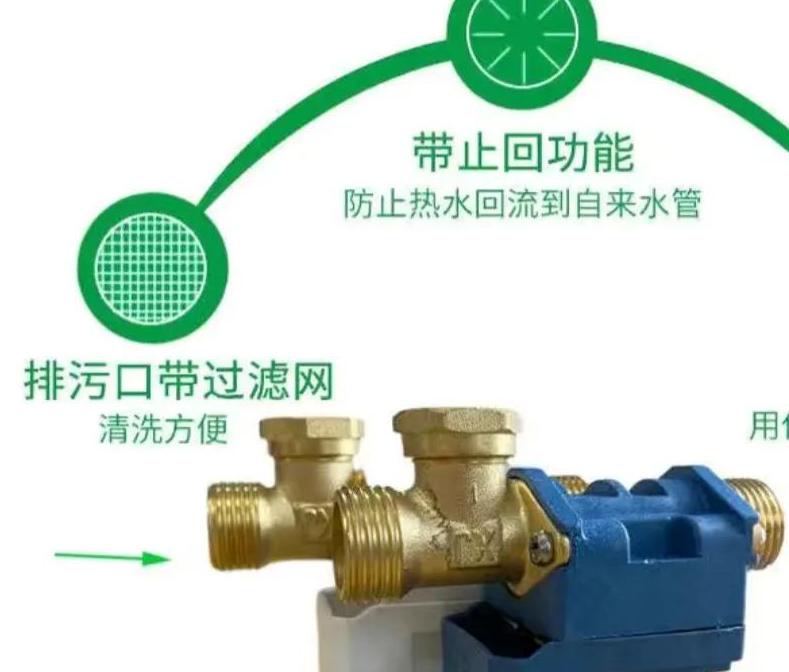

电控上水电磁阀DC12V

太阳能热水器不上水，导致太阳能热水器不上水的原因有很多，如果你正在使用太阳能热水器，那么，今天这个内容，你一定要耐心地看下去了，也许对你使用太阳能热水器，会有很大的帮助。

先来了解一下，引起太阳能热水器不上水，跟太阳能热水器的那些零部件有关系呢？

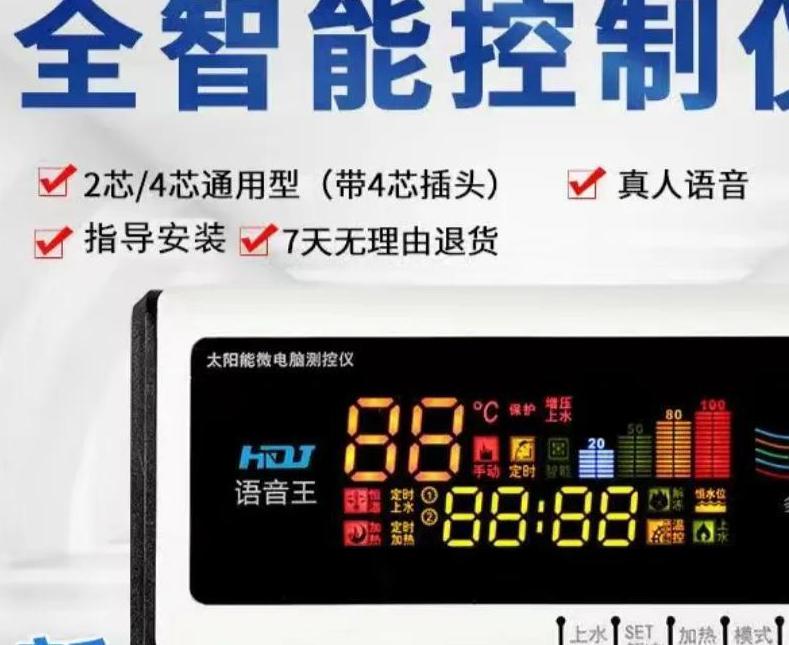

第1、太阳能控制器，我们管它叫智能控制器，上水仪表。

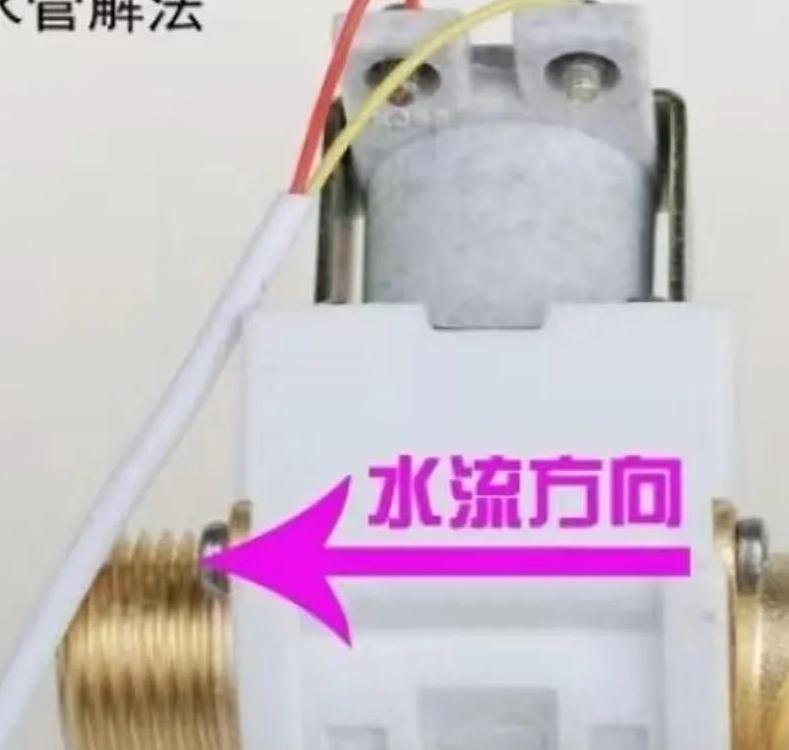

2、控制阀，俗称电磁阀，分高压阀和低压阀两种。太阳能专用上水阀书面语上水电控电磁阀

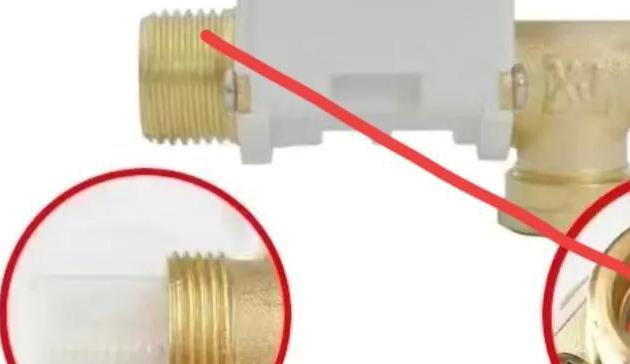

电控上水电磁阀开关

3、传感线，通常叫水温水位探测线，分四芯接线和两芯插线两种。太阳能传感线又叫探测线。

除了跟上面这些部件损坏有关系外，还有以下几个原因也会引起太阳能热水器不上水。比如自来水的水质差，污水多，电磁阀开关过滤网被堵塞，水压过低无法将电磁阀开关打开等等。

上水阀分高低压，高压阀要求我们水管水压要有一定压力，上水阀才能打开。安装太阳能热水器的时候，要根据目前使用的水压来选择高低压阀的安装。

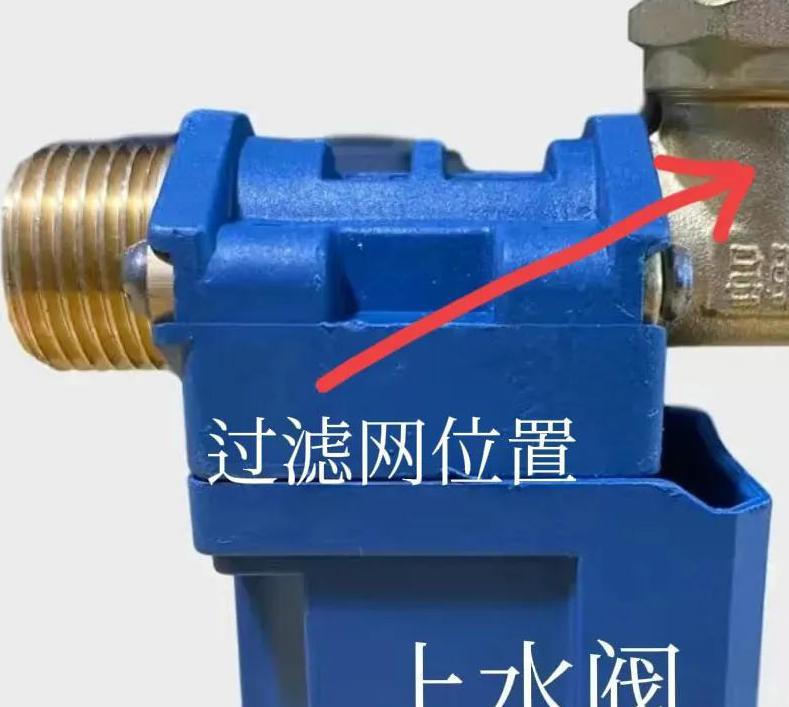

上水阀进水口里面有一个过滤装置，由于长时间水质差容易出现堵塞，导致不上水。另外一种原因，人为导致引起，什么意思呢?因为我们的电磁阀是要通过一定的电压输入才能进行工作，打开和关闭。也就是说没有电压供给电磁阀是打不开的。因此也不会上水

水位水温传感线也是一样的原理，没有电压供给，无法进行水温水位检测。检测不到水箱里水位高低，有水无水。控制单元就不会控制上水和关水。

太阳能热水器，由于安装时大部分线子都是裸露在外面的，长期风吹日晒，会出现老化或者被老鼠咬断等原因，导致我们的零部件不能正常工作，传感器失灵，无法进行水温水位检测。

太阳能热水器，由于在水质差的情况下长时间使用，传感器因此而产生大量污垢热水器与太阳能管路图，导致探测失灵。

要知道我们太阳能热水器水箱里有水无水，是靠通过探测线在水桶里面进行检测，当检测到水桶无水或水压偏低，就会通知我们的智能控制液表，给电磁阀通电，打开电磁阀进行上水和满水断电，关闭电磁阀等一系统自动化操作。

下面来进行详细讲解处理解决方法，有需要的记录一下，一般情况下，好的控制器都不随便坏，传感器电磁阀坏的几率比较大，容易经常出问题。

辨别我们的控制器液表好坏，直观看法，凭眼睛观察，当看到控制液表的水位水温显示都比较正常，比如昨天我们没有怎么使用热水，现在水位还在70%至80，因为昨天太阳好，温度还保持在六七十度左右，这时就可以判断我们的控制器基本上是正常的。

如果以上显示都不正常，也不要急着去更换液表，先进行下面操作，在确定更换，用一把螺丝刀拧开液表下面的小盖，在里面找到液表的复位按钮，大部分液表都有，只是位置不一样，找到后在通电的情况下长按住不放，大概几秒钟会听到嘀嘀声，这时液表就恢复到出厂状态了，通过复位还是不行，将传感器从水箱里拔出来，如果有污垢，将其清理干净重新装上，还是不行，就先买一根传感器换上，不行再考虑更换液表。

这里介绍一下购买传感器和正确更换注意事项，上面讲到传感线分四芯接线和插线，对照一下自己现在使用的液表，是插线的还是接线的。这里值得注意，插线的需要看插头端，它都会有一个对点，先对点插上。

有些用户对点插了，为什么显示还是不正常呢，因为呀，你现在买的这根线和原来的液表也许并不是同一个厂家生产的，因为整套液表在出厂前，线和液表是插上进行各项功能检测后出厂的，所以不匹配。

这时我们就不一定按照对点来插了，将插头逐个变换位置插，直到看见液表水位水温显示正常就可以了。

接线的要认准线的颜色接，如果我们买的这个探测线颜色与以前的有差异，也要逐个将线进行调换，还是调换到水温水位正常才算完成。

电磁阀的好坏检测，因为我们不是专业的维修师傅，所以也不具备条件，比如检测仪表什么的，这里介绍一个直观手感检测方法，这个方法需要两个人配合才能完成。

一个在家里控制仪表，另一个找到我们安装的电磁阀，将手板握住电磁阀，要控制电磁阀的人反复按上水按钮，握电磁阀的手明显感觉电磁阀有轻微震动，说明电磁阀没有问题，是正常工作的。

反之，感觉一点反应也没有，就要检查接电磁阀的那两根线了
