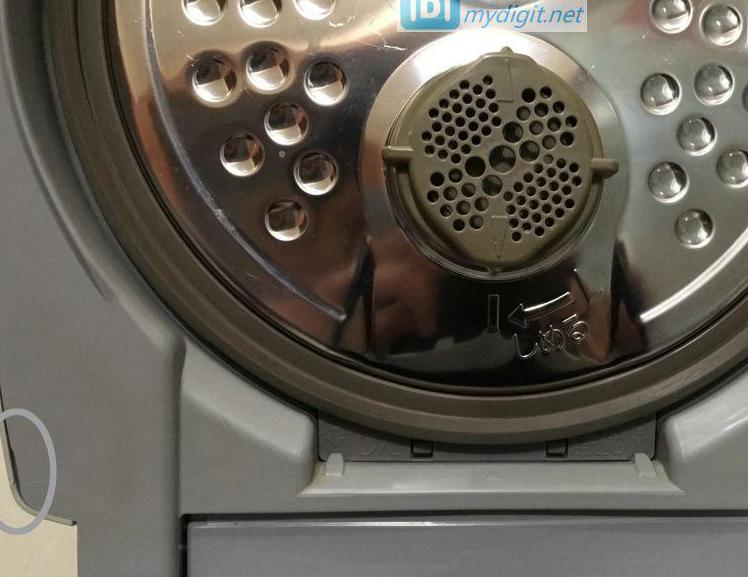

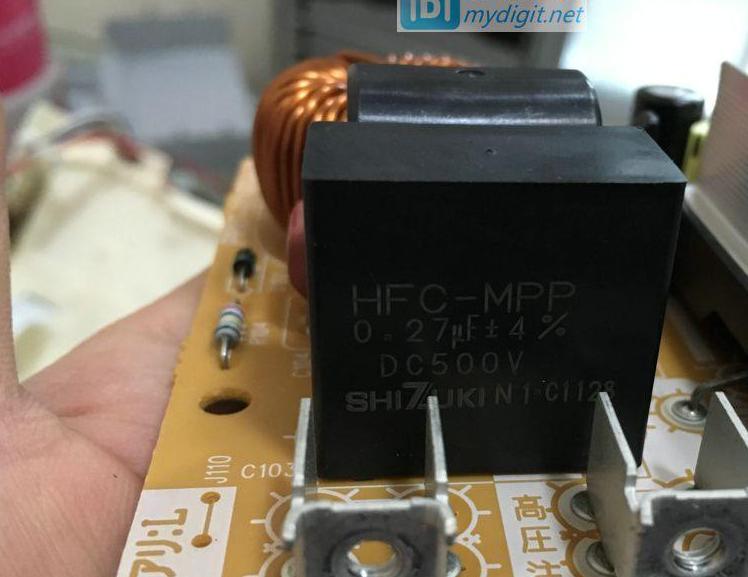

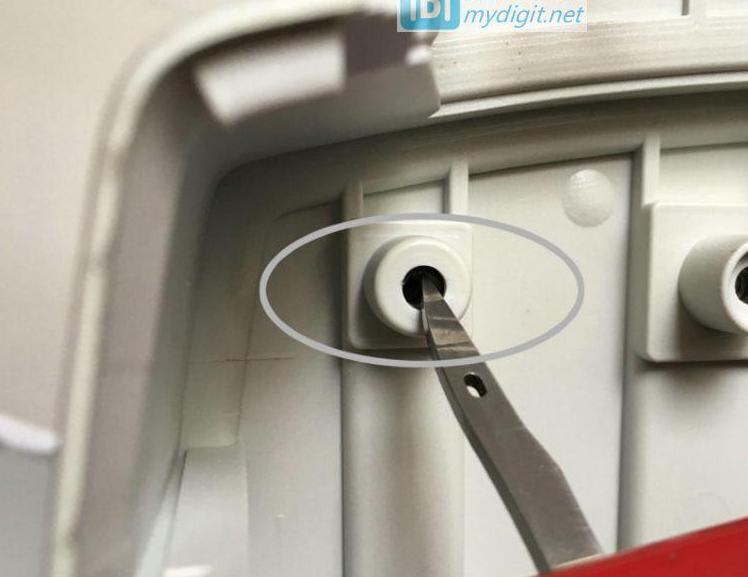

ABOUT IH电饭煲:电饭煲,又称电饭锅,在上世纪50年代由*企业发明,是利用电能转变为热能的炊具,现已成为不可或缺的厨用家电,大大提高了亚洲人的煮饭效率。但是自诞生后的几十年来,加热盘一直是电饭煲的唯一加热方式,其原理是通过加热盘将热量传导至内胆底部,然后由内胆再将热量传递给食材,这种加热方式生产成本低,控制难度小,但加热不均匀,不能进行精确温控是明显的弊端。 最近数年来,日系家电厂商开始将 IH 电磁加热技术应用于电饭煲产品中,原理是通过电磁线圈接通交变电流,直接对锅体金属内胆进行加热,而无需传统电饭锅通过加热盘加热锅体的热量传导过程。IH电饭煲不仅升温迅速。还可以利用先进的数字电路实现精准的温度、火候控制;如果愿意,还可以在锅体四周配置多级线圈三菱电机空调室内机拆解步骤,实现了对整个内胆进行均匀的覆盖式加热,这也是传统电饭煲几乎不能做到的地方。 IH电饭煲常见的日系代表作:虎牌的土釜,象印的铁釜,和三菱的炭釜。 还有,还有苏泊尔的球釜,美的的钛金釜,以及其它品牌的各种釜哈 本次拆修对象为*IH电饭煲的小众品牌 三菱碳炊釜 NJ-VV101 对!一只100v额定电压误插220v而炸了锅的锅 本文共四楼:1F外观及初拆, 2F底部主板及线盘等, 3F上盖及其内部控制板,4F检修故障。 外观篇,颜值还不错哦。 侧面 我再侧 铭牌:三菱 NJ-VV101 这个鸟牌子的鸟型号,小众和老的百度都搜不到详细资料,更别说拆解维修贴和图 片了。拆机和维修都走了不少弯路。 瞬间感觉咱数码拆机论坛很重要有木有 ,给想了解电器内部和维修资料的朋友提供了帮助(话说我也是这样入的伙 )。 翻过来看看底部,咋一看很像一个打印机。 开盖图:物理按键卡扣式盖子,一按即开当快开至90°时稍有阻尼感。 拿出“釜”后的煲煲。 B面局部图 这货百度叫“散热器”,我凌乱了。 釜底(没薪可抽哈) 金圈很显眼。 下面开拆吧,先打开底壳。线盘和主板已经可见。 底壳部分 电源插头是可自动收缩式的,平时可自动收入下面只露出插头部分。 好奇日货的可收纳电源线的你是不是很想拆开这个原蛋子一探究竟? 这个简单,咱说拆就拆。 拆开后的电源线收纳盒 散热风扇part:nidec尼德的12V0.12A(右上角是反面图) 这楼介绍位于锅体底部的主板和线盘部分。 底板和侧盖板都拆下后: 主板和控制板通过排线连接,这样估计比普通的硬塑料外皮线抗弯折一点。 拆下的主板全貌 主板局部特写 无铅焊接标识 本土货真的是*电子品牌的大集合啊 无铅标识下面标102的是美上美电感,右边是TDK的蜂鸣器。 指月电容 谐振电容 0.27uf 它的背后也是指月电容 滤波电容6uf 这颗扼流电感看着养眼 这里有颗型号查不到资料的IC101 东芝的。 它的左侧是清一色红宝石电容。 排线插接口,下方是一颗松下 电池。 被拔了主板的孤零零的插接口 露个脸同情一下 线盘,灰圈的卡扣固定中间可拆卸部分。按压旋转可拆出锅底温度检测和温度保险。 按压旋转,拉出中间可拆卸部件。 拆开看一下是必须滴,红圈内是温度传感,篮圈是田村TAM T4F 250V 2A过温熔断保险。 线盘引出端部位。 这楼看一下 上盖部分及其内部的控制板。 首先向上提拉灰圈内的橙色卡扣 可拆下所谓的“散热器”。 拆下“散热器”。 拆一下蒸汽回路装置 三菱的无蒸汽煮饭技术。就是通过三菱的“连续激沸腾”的功能,煮饭产生的蒸汽通过电饭锅的内部的 冷却槽被冷却并还原为水,之后这些水则通过“原路”返回到米饭中。 所谓的无蒸汽煮饭估计就是这货配合“散热器”来实现的。 下面头疼的活儿来了:拆前面板! 折腾了半天 发现这里有个拆解插口,那个晕啊。如下图灰圈内所示: 撬下前面板后, 撬掉面板的上盖 红圈内探头被锡箔纸覆盖 蓝色圈内探头在锅的正中心。 和锅子空间为开放式,猜测是压力或温度传感器。 上盖局部:橙色卡扣特写,一段钢丝搞定的回弹结构 有够简洁哈。 上盖转轴部分 想看到控制板还得拆啊,祭出电动。6666 很快搞掂。 螺丝拆下后其实不要从前面撬出面板,容易撬花。 这样就轻松拿下!用刀尖顶里面的螺丝座,这样可无损面板拆解。(怎奈我撬了差不多了才发现

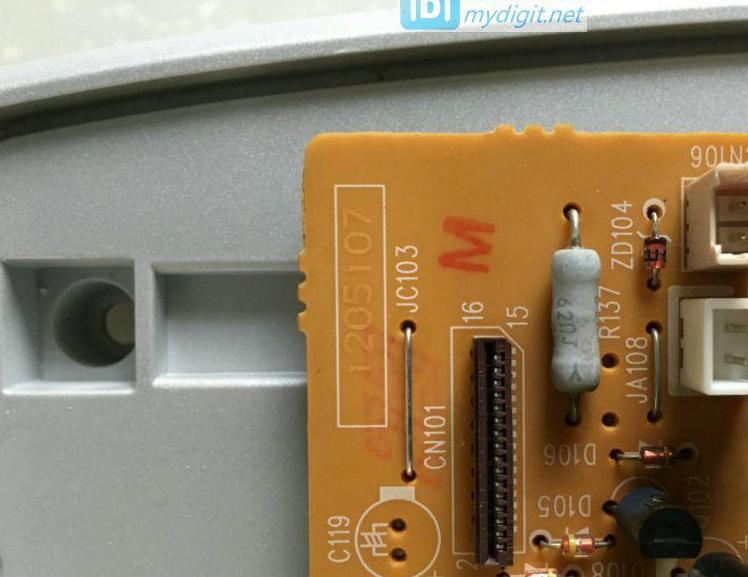

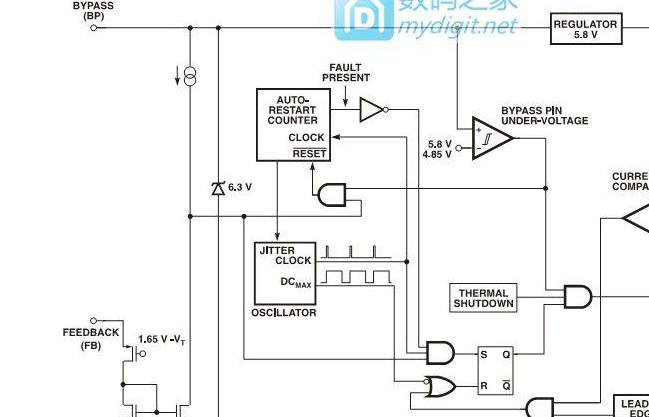

拿下前盖的前盖,有点拗口哈 露出控制板真容 大大的液晶屏,然并卵,显示的信息有限。 灰圈内又见干燥剂 控制板背面 控制板芯片 东芝微控制器。 控制板的窝 控制板的排线插接口细节,看着很舒服。 这楼说的是故障检修部分。 先了解下主板,板子正面: 红色框的插插口 是到锅底的两白两黑四根线,白是到锅底的传感器,黑的是电阻式温度保险。 黄色框的插接口 是到锅腰身的。过温熔断or温度传感。 绿色框的插接口 是到锅盖锡箔纸下的 传感器抑或是内盖加热板 表示小日真会玩。 蓝色框的插接口 是到锅盖中心那个圆孔位置的 相对锅内空间为开放式 应该是压力传感器吧。 紫色框的插接口 散热风扇接口。 灰色框内的是常见的电磁炉配件,散热片下的整流桥igbt, 滤波电容,谐振电容,扼流电感,线盘连接 螺丝接口,大家应该很熟悉了吧。所以说吧这货就是个另类的电磁炉。 板子背面: 红 绿 蓝 和LM339集成块差不多,内部都装有四个独立的电压比较器。如图: 属于-TN系列。 是一款元件数目较少的高效离线式开关IC。 功能框图 是一个输入侧工作电压6v 驱动电流50ma 输出侧耐压600V输出电流0.9A的光电耦合件,相当于一 个固态继电器。 当第2脚与第1、3、4脚有电流流过时,内部的发光二极管发光,从而第8脚与第5、6脚会导通。 现在来看故障点 下图是非常显眼的可见损坏:(红2A圆柱保险熔断,蓝压敏电阻炸裂) 压敏和一个保险管串接后并在AC IN,均已损坏。20A的大保险管子没爆。 板子擦干净 换好坏件后 想想应该就此解决问题了。 测机还是不行,操控显示都不来。简单的测了几个大件都是好的 。就继续在ACIN附近找 发现CN102插座 连接的是到锅底的电阻式温度保险(田村TAM T4F 250V 2A)。原来是此保险开路导致机器加电不工作。 猜测是误插220压敏爆掉后继续使用,功率倍整导致锅底温度超过温度保险熔断的127摄氏度。 保险启动熔断机制,以保护故障不再扩大!看来电路保护做的可以。 这个件到货后换上终于可行了。 |
